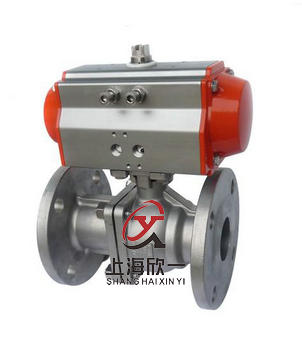

氣動不銹鋼法蘭球閥
氣動法蘭球閥是由GT型氣動執行器和普通法蘭球閥組合而成，可以用來截斷或接通管路中的介質，亦可用用于流體的調節與控制。氣動法蘭球閥密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。
氣動法蘭球閥可標配附件
☆切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
☆調節型附件：電氣定位器、氣動定位器、電氣轉換器。
☆氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
☆手動機構：HVSD手操機構
Q641F氣動法蘭球閥執行標準
☆設計與制造：GB12237-89、API608、API6D、JPI 7S-48、BS5351、DIN3357。
☆法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。性能參數
|
公稱通徑DN(mm) |
DN15～DN400 |
|
公稱壓力 |
1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K |
|
適用介質 |
水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 |
|
介質溫度 |
-40～+180℃ -40～+350℃ |
|
泄漏量 |
0 符合ANSIB16.104 5級標準 |
|
球體轉角 |
90° |
|
閥體材制質 |
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
|
閥座材料 |
聚四氟乙烯(常溫)、特制PPL(高溫) |
|
防爆級組 |
dⅡBT4(d2c4)(可供普通型、防爆型二種規格) |
|
電磁閥電源 |
220VAC、24VDC |
|
氣源壓力 MPa |
0.4～0.7MPa |
|
固有可調比 R |
100:1 |
試驗壓力
|
試驗壓力 |
公稱壓力（Mpa） |
壓力級 |
JIS(Mpa) |
|||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
|
密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
|
氣密試驗 |
0.5～0.7 |
|||||||||
|
