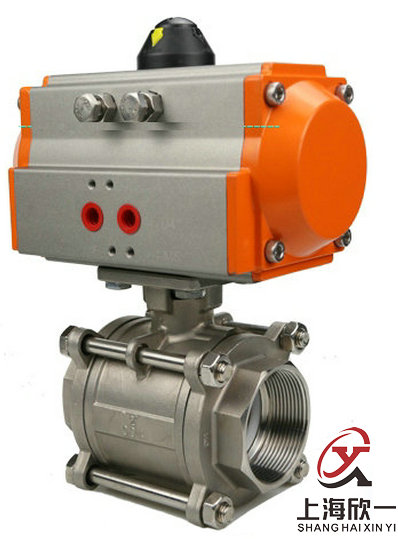

氣動內螺紋球閥
一、產品概述
內螺紋氣動球閥分為整體式、兩段式及三段式。閥體鑄造采用德國引進的先進工藝，結構合理、造型美觀。配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。內螺紋氣動球閥閥座采用彈性密封結構，啟閉輕松，密封可靠。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊?？稍O(shè)置90°開關定位機構，根據需要加鎖以防止誤操作。氣動內螺紋球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，內螺紋氣動球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質本球閥適用于食品、飲料、醫藥、化工等純凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節流量之用。
■ 主要技術參數
● 閥體
|
閥體形式 |
內螺紋精鑄閥體 |
|
公稱通徑 |
DN6～100mm |
|
公稱壓力 |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K |
|
連接形式 |
管螺紋(G)、錐螺紋(NPT) |
|
閥蓋形式 |
一體式 |
|
壓蓋型式 |
壓帽擰緊式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
● 閥內件
|
閥芯形式 |
O型球型閥芯 |
|
流量特性 |
快開特性 |
● 執行機構
● 執行機構
|
執行器型號 |
|
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-20～+90℃ |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
■ 主要零件材料
|
1 |
左閥體 |
WCB、CF8、CF8M、CF3M |
|
2 |
閥座 |
PEFE、PPL、304、316 |
|
3 |
球體 |
WCB、CF8、CF8M、CF3M |
|
4 |
密封圈 |
PTFE/金屬石墨纏繞墊片 |
|
5 |
右閥體(中閥體) |
WCB、CF8、CF8M、CF3M |
|
6 |
閥桿 |
2Cr13304、316、316L |
|
7 |
填料壓蓋 |
WCB、CF8、CF8M、CF3M |
■ 主要性能指標
|
公稱通徑DN(mm) |
6 |
8 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
允許壓差(MPa) |
≤ 公稱壓力 |
|||||||||||
|
動作范圍 |
0～90° |
|||||||||||
|
泄露量Q |
軟密封為零泄露；金屬密封符合ANSI B16.104 IV級標準 |
|||||||||||
|
基本誤差 |
帶定位器：小于全行程的±2% |
|||||||||||
|
回差 |
帶定位器：小于全行程的2% |
|||||||||||
■ 主要性能參數
|
試驗壓力(Mpa) |
公稱壓力(Mpa) |
壓力級 |
JIS(K) |
|||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
|
密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
|
氣密試驗 |
0.5～0.7 |
|||||||||
■ 主要外形及連接尺寸
|
公稱通徑 |
內螺紋連接 |
|||||
|
mm |
inch |
D |
L |
H |
G |
A |
|
10 |
3/8 |
10 |
60 |
157 |
3/8″ |
140 |
|
15 |
1/2 |
15 |
75 |
168 |
1/2″ |
140 |
|
20 |
3/4 |
20 |
80 |
170 |
3/4″ |
140 |
|
25 |
1 |
25 |
90 |
180 |
1″ |
140 |
|
32 |
11/4 |
32 |
110 |
185 |
11/4″ |
164 |
|
40 |
11/2 |
38 |
125 |
200 |
11/2″ |
164 |
|
50 |
2 |
50 |
144 |
210 |
2″ |
190 |
|
65 |
21/2 |
64 |
186 |
230 |
21/2″ |
210 |
|
80 |
3 |
78 |
206 |
250 |
3″ |
247 |
|
100 |
4 |
98 |
240 |
270 |
4″ |
247 |
注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
|
