氣動襯氟球閥
一、產品概述

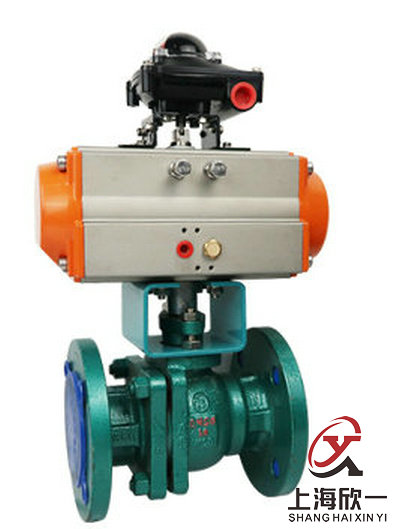

Q641F46氣動襯氟球閥是采用氣動執行器與襯氟球閥組成，閥門采用氟塑料作為內襯，并配之以新型的帶桿球體結構，再加上其獨特的彈性唇式密封座結構，使其具有普通球閥的各項優點，能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩。氣動襯氟球閥可作開關或調節之用，耐腐蝕氣動球閥適用于各種工業管道中液體和氣體的輸送(包括蒸氣)，在各種酸、堿、鹽類等強腐蝕性介質中均能很好地工作。全通徑氣動襯氟球閥提供最大的流量，并可用于掃線清洗或隔離輸送的管道。氣動襯氟球閥廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。
二、主要技術參數
● 閥體及內件
|
閥體形式 |
兩段式鑄造閥體(內襯四氟) |
|
公稱通徑 |
DN15～DN400 |
|
公稱壓力 |
PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K |
|
法蘭標準 |
GB、JB、HG、JIS、ANSI、DIN |
|
連接形式 |
法蘭式 |
|
壓蓋型式 |
螺栓壓緊式 |
|
適用溫度 |
-40～+180℃ |
|
球體形式 |
"O"型全襯氟球體 |
|
流量特性 |
近似快開特性 |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
● 執行機構
|
執行器型號 |
GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-20～+90℃ |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
■ 主要零件材料
|
閥體 |
鑄鐵、鑄鋼、不銹鋼 |
|
閥芯 |
不銹鋼+聚四氟依稀(F46) |
|
閥座 |
聚四氟依稀(F46) |
|
閥桿 |
2Cr13 |
|
填料 |
柔性石墨、聚四氟依稀 |
|
支架 |
鑄鐵、鑄鋼、不銹鋼 |
|
聯軸器 |
25、35、45 |
■ 主要性能指標
|
公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
|
允許壓差(MPa) |
≤ 公稱壓力 |
||||||||||||||
|
動作范圍 |
0～90° |
||||||||||||||
|
泄露量Q |
軟密封VI級 |
||||||||||||||
|
基本誤差 |
帶定位器：小于全行程的±2% |
||||||||||||||
|
回差 |
帶定位器：小于全行程的2% |
||||||||||||||
■ 主要性能規范
|
試驗壓力(MPa) |
公稱壓力(MPa) |
壓力級 |
JIS(K) |
|||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
|
強度試驗 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.0 |
7.5 |
16.5 |
2.4 |
3.8 |
|
密封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
12.1 |
1.5 |
2.8 |
|
氣密試驗 |
0.4～0.7MPa |
|||||||||
■ 主要外形及連接尺寸
|
公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
630 |
750 |
|
H |
44.5 |
49 |
55 |
65 |
65 |
75 |
90 |
95 |
115 |
127 |
140 |
172.5 |
310 |
350 |
|
H1 |
根據所配氣動執行機構而定 |
|||||||||||||
|
A |
||||||||||||||
|
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
|
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
|
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
|
