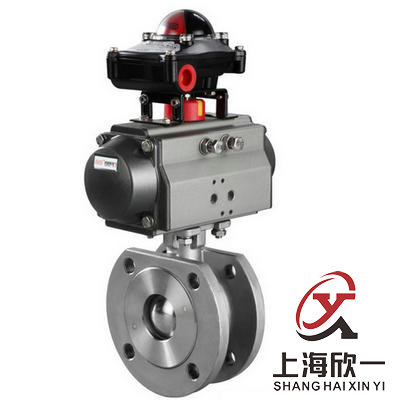

氣動對夾球閥
一、產品概述
氣動超薄球閥(亦稱氣動對夾球閥)是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，是由單(雙)作用活塞式氣動執行器及超薄球閥組成。氣動超薄球閥可配以閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。亦可配行程限位開關、電磁閥、減壓閥及0.4～0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動超薄球閥(氣動對夾球閥)球芯通道形狀有矩形、V形及O形。該系列產品具有結構緊湊、體積小、重量輕、安裝方便等特點。故氣動超薄球閥(氣動對夾球閥)廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
二主要技術參數
● 閥體
|
閥體形式 |
直通鑄造超短閥 |
|
公稱通徑 |
DN15～150mm |
|
公稱壓力 |
國標PN1.6、2.5、4.0、6.4 MPa；美標ANSI 150、300LB ；日標JIS 10、20、30K |
|
法蘭標準 |
JIS、ANSI、GB、JB、HG等 |
|
連接形式 |
法蘭式、對夾式 |
|
壓蓋型式 |
螺母壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
● 閥內件
|
閥芯形式 |
O型球體閥芯 |
|
流量特性 |
近似快開型 |
● 執行機構
|
執行器型號 |
GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-20～+90℃ |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
■ 主要性能指標
|
公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
允許壓差(MPa) |
≤ 公稱壓力 |
|||||||||||||
|
動作范圍 |
0～90° |
|||||||||||||
|
泄露量Q |
按GB/T4213-92，小于額定KV0.01% (軟密封為零泄露) |
|||||||||||||
|
基本誤差 |
帶定位器：小于全行程的±2% |
|||||||||||||
|
回差 |
帶定位器：小于全行程的2% |
|||||||||||||
■ 主要性能規范
|
試驗壓力(MPa) |
公稱壓力(MPa) |
壓力級(class) |
JIS(K) |
|||||
|
1.6 |
2.5 |
4.0 |
6.4 |
150 |
300 |
10K |
20K |
|
|
強度試驗 |
2.4 |
3.75 |
6.0 |
9.6 |
3.0 |
7.5 |
2.4 |
3.8 |
|
密封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
2.2 |
5.5 |
1.5 |
2.8 |
|
氣密試驗 |
0.5～0.7MPa |
|||||||
■ 主要零件材料
|
1 |
閥體 |
WCB、CF8、CF8M、CF3M |
|
2 |
壓圈 |
2Cr13、304、316 |
|
3 |
閥座 |
PEFE、PPL、304 |
|
4 |
球體 |
2Cr13、304、316 |
|
5 |
閥桿 |
2Cr13、304、316 |
|
6 |
密封填料 |
PTFE/柔性石墨 |
|
7 |
螺母壓蓋 |
2Cr13、304、316 |
■ 主要外形及連接尺寸
|
公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
L |
108 |
112 |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
|
H |
112 |
115 |
120 |
140 |
170 |
180 |
210 |
240 |
290 |
320 |
350 |
|
D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
|
D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
|
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
|
A |
根據閥門壓力大小而定。配置執行器不同，外形尺寸也不相同?？蛇M(jìn)入氣動執行器頁面查閱。 |
||||||||||
注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
|
