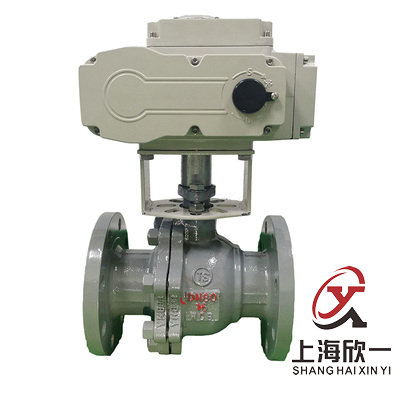

電動硬密封球閥
一、產品概述
電動硬密封球閥適用于兩位切斷、調節的場合。球閥與執行機構的連接采用直連方式。電動金屬密封球閥主要適用于溫度高溫250度以上的工況場合。電動金屬密封球閥主要分為兩種密封結構：即單向密封和雙向密封；單向密封：只能在規定的方向即球閥標示的密封方向密封；雙向密封：在兩個方向上都能密封；電動硬密封球閥的結構形式分為浮動球式和固定球式；連接形式為法蘭連接、焊接連接及螺紋連接。電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC/380V電源即可控制運轉。電動硬密封球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。
|
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
流量系數Kv |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
5128 |
7359 |
|
公稱壓力(MPa) |
PN1.6、2.5、4.0、6.4MPa |
|||||||||||||
|
泄漏量 |
硬密封：≤額定流量的10-5 |
|||||||||||||
|
閥體形式 |
兩段式閥體(浮動球體) |
兩段式閥體(固定球體) |
||||||||||||
|
閥芯形式 |
“O”型球形閥芯 |
|||||||||||||
|
密封填料 |
聚四氟乙烯(PTFE)、金屬石墨纏繞墊片 |
|||||||||||||
|
連接形式 |
法蘭、焊接、螺紋 |
|||||||||||||
|
流量特性 |
近似快開特性 |
|||||||||||||
|
可調范圍 |
DN15-65 |
DN80-300 |
||||||||||||
|
250:1 |
350:1 |
|||||||||||||
|
基本誤差 |
±1% |
|||||||||||||
|
死區 |
≤1% |
|||||||||||||
|
回差 |
≤1% |
|||||||||||||
|
適用溫度 |
密封面 |
|||||||||||||
|
硬密封≤450℃ |
||||||||||||||
|
配置執行機構 |
可配PSQ、BV-TORK、UNIC、361RS、OV-TORK等系列角行程電動執行機構 |
|||||||||||||
|
控制方式 |
開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) |
|||||||||||||
三、主要外形及連接尺寸
|
公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
108 |
112 |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
229 |
267 |
|
H |
44.5 |
49 |
55 |
65 |
65 |
75 |
90 |
95 |
115 |
127 |
140 |
172.5 |
310 |
350 |
|
H1 |
根據所配執行機構而定 |
|||||||||||||
|
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
|
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
|
D6 |
40 |
51 |
58 |
66 |
76 |
88 |
110 |
121 |
150 |
176 |
204 |
260 |
313 |
364 |
|
b |
14 |
16 |
16 |
18 |
18 |
20 |
20 |
20 |
22 |
22 |
24 |
24 |
26 |
28 |
|
Y |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4.5 |
4.5 |
4.5 |
4.5 |
4.5 |
4.5 |
|
n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
16-26 |
16-30 |
20-30 |
20-33 |
20-36 |
|
A |
根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 |
|||||||||||||
|
