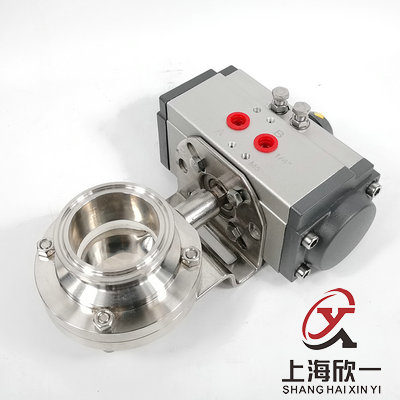

衛生級氣動蝶閥
一、產品概述
氣動衛生型蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染?？焖俨鹧b閥，使閥門打開和維修快捷容易，使過程停機時間縮短。氣動衛生型蝶閥廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。氣動衛生型蝶閥具有結構緊湊、裝拆方便等優點。
二、 產品特點
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封材料耐老化、耐腐蝕，使用壽命長等特點。
三主要技術參數
|
公稱通徑 |
DN(mm)15～150 |
|||
|
公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用介質 |
空氣、水、蒸氣、油品等。 |
|||
|
驅動形式 |
手動、蝸桿蝸輪傳動、氣傳動、電傳動。 |
|||
|
連接方式 |
快裝式、卡箍式、外螺紋、焊接式等 |
|||
四、主要零件材料
|
零件名稱 |
材料 |
|
閥體 |
304、316、316L |
|
蝶板 |
304、316、316L |
|
密封圈 |
硅橡膠、氟橡膠、聚四氟 |
|
閥桿 |
304、316、316L |
|
填料 |
硅橡膠、氟橡膠、聚四氟 |
五。、密封材料選用和適用溫度
|
材料品種 |
聚四氟乙烯 |
硅橡膠 |
氟橡膠 |
天然橡膠 |
尼龍 |
|
英語簡稱 |
PTFE |
SI |
VITON |
NR |
PA |
|
型號代號 |
F或XC、JC |
XD或JD |
XE或JE |
X1 |
N |
|
耐最高溫度 |
232℃ |
250℃ |
204℃ |
85℃ |
93℃ |
|
耐最低溫度 |
-268℃ |
-70℃ |
-23℃ |
-20℃ |
-73℃ |
|
適用工作溫度 |
-30~+150℃ |
-70~+150℃ |
-23~+150℃ |
-20~+85℃ |
-30~+93℃ |
六、’主要外形及連接尺寸
|
規格(ISO) |
執行器長度 |
外徑 |
通徑 |
結構長度 |
中心高度 |
重量(Kg) |
|
20 |
50 |
78 |
19.05 |
130 |
82 |
1.2 |
|
25 |
50 |
78 |
25.4 |
130 |
82 |
1.2 |
|
32 |
50 |
78 |
31.8 |
130 |
82 |
1.05 |
|
38 |
50 |
86 |
38.1 |
130 |
86 |
1.2 |
|
51 |
52 |
102 |
50.8 |
140 |
96 |
1.7 |
|
63 |
56 |
115 |
63.5 |
150 |
103 |
2.1 |
|
76 |
56 |
128 |
76.1 |
150 |
110 |
2.4 |
|
89 |
60 |
139 |
88.9 |
170 |
116 |
2.7 |
|
102 |
64 |
154 |
101.6 |
170 |
122 |
3.05 |
|
108 |
64 |
159 |
108 |
170 |
126 |
3.15 |
|
133 |
80 |
138 |
133 |
190 |
138 |
5.2 |
|
159 |
90 |
215 |
159 |
190 |
153 |
9.2 |
注：以上參數為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
|
