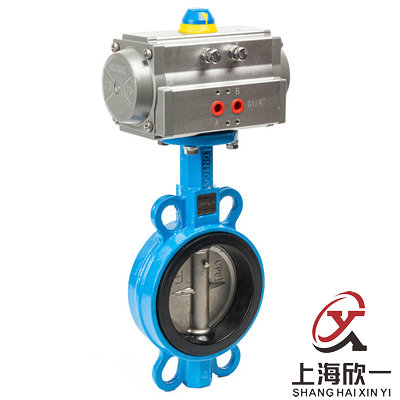

氣動切斷蝶閥
一、產品概述
ZSHD氣動切斷蝶閥是由氣動執行機構及直通鑄造蝶閥閥體組成，蝶閥采用多層次金屬硬密封結構或者四氟軟密封結構，配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動開關蝶閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90℃，可以實現全開——全閉的動作。該閥門按其密封性能分為金屬密封與軟密封。氣動開關蝶閥具有結構緊湊，體積精小，運行可靠，密封性好，維修容易，安裝方便，適應性強等優點。氣動開關蝶閥廣泛應用于石油、化工、輕工、制藥、造紙、汽車等工業自動控制系統中作遠距離集中控制或就地控制。
二、主要特點
1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便。
2、本蝶閥采用不銹鋼“U”型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性。
3、本蝶閥的三維偏心距，經過嚴格的計算，“U”型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能。
4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
5、本蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠。
6、可耐高溫、耐低溫、耐腐蝕性。
三、主要技術參數
● 閥體
|
閥體形式 |
直通鑄造蝶閥 |
|
公稱通徑 |
DN50～1000mm |
|
公稱壓力 |
PN1.0、1.6、2.5MPa |
|
法蘭標準 |
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
|
連接形式 |
法蘭式、對夾式 |
|
閥蓋形式 |
一體式 |
|
壓蓋型式 |
壓蓋壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
● 閥內件
|
閥板形式 |
垂直板式(蝶形) |
|
流量特性 |
調節型(近似等百分比)、開關型(線性) |
● 執行機構
|
執行器型號 |
GT系列、SR系列、AT系列、AW系列、TH(QGSY)系列單雙作用氣動執行器 |
|
供氣壓力 |
400～700KPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
■ 主要零件材料
|
1 |
底座 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
|
2 |
下軸套 |
銅合金、304、316 |
|
3 |
閥體 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
|
4 |
密封圈 |
NBR丁晴橡膠、PTFE、PPL、304、316 |
|
5 |
壓板、蝶板 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
|
6 |
固定銷 |
25、35、45 |
|
7、8 |
上、下閥軸 |
2Cr13、304、316、316L |
|
9 |
上軸套 |
銅合金、304、316 |
|
10 |
填料 |
聚四氟乙烯 / 柔性石墨 |
|
11、12 |
填料壓蓋組件 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
■ 主要性能指標
|
回差 |
帶定位器：小于全行程的2% |
|
基本誤差 |
帶定位器：小于全行程的±2% |
|
泄露量l / h |
符合ANSI B16.104 IV級標準 |
|
可調范圍R |
50：1 |
■ 主要性能規范
|
公稱通徑DN(mm) |
50-1800 |
||||
|
公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
3.75 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
2.75 |
|
|
低壓氣密試驗 |
0.6 |
0.6 |
0.6 |
0.6 |
|
|
適用介質 |
空氣、水、污水、蒸氣、煤氣、油品等 |
||||
■ 主要外形及連接尺寸
|
公稱通徑 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
108 |
112 |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
229 |
267 |
|
L1 |
43 |
46 |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
92 |
102 |
113 |
127 |
154 |
|
H |
112 |
115 |
120 |
140 |
170 |
180 |
210 |
240 |
290 |
320 |
350 |
380 |
410 |
470 |
|
n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
16-26 |
16-30 |
20-30 |
20-33 |
20-36 |
|
H1 |
根據所配執行機構而定 |
|||||||||||||
|
A、A1 |
根據閥門所需力矩而定，配置執行器型號不同，外形尺寸也不相同 |
|||||||||||||
|
D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
640 |
715 |
840 |
|
D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
585 |
650 |
770 |
注：以上參數均為PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
|
